Sur la base de SuperMap GIS, l'entreprise partenaire a développé un système complet de gestion de projet. Ce système permet d'intégrer et d'appliquer les informations géographiques 3D de la zone du projet, le modèle BIM du projet et diverses données dans le processus de gestion du projet.
(1) L'intégration entre le modèle BIM et la poste de construction
Afin de réaliser la combinaison efficace du modèle BIM et de chaque système commercial dans le système global, il est nécessaire d'intégrer chaque composant du modèle BIM et la position de construction. Grâce à la mise en place d'un système de codage de la position, la position de la construction peut être associée au modèle BIM, et le modèle BIM peut être combiné avec l'avancement, la mesure et l'inspection de la qualité.
(2) L'intégration du modèle BIM et l'avancement de la construction

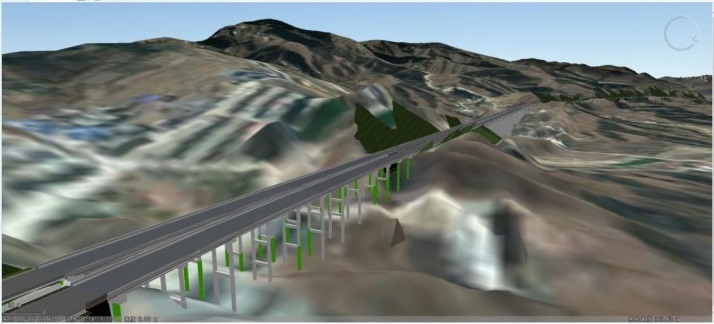

Selon la fonction de contrôle de l'avancement de la plate-forme complète, chaque section de construction d'appel d'offres rapporte quotidiennement l'avancement du projet sur le système de gestion de projet. Il sera automatiquement mis à jour sur le modèle BIM en fonction de la partie achevée du projet d'ingénierie dans le rapport quotidien. De plus, lors de la navigation dans le modèle BIM, les parties achevées sont représentées par des couleurs différentes, ce qui permet de comprendre l'avancement du projet grâce au modèle BIM.
(3) L'intégration des données commerciales du modèle BIM, de la quantité d'ingénierie et du paiement des mesures.

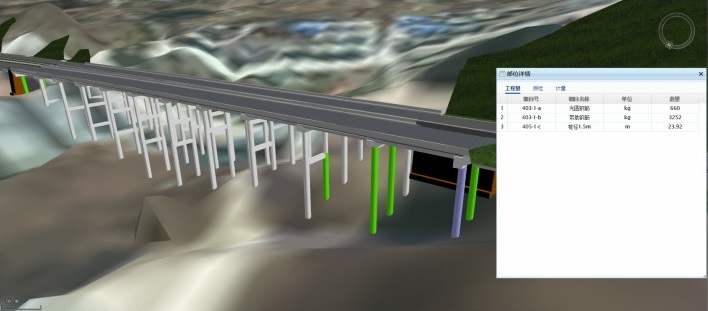

Après l'association du modèle BIM et de la position de construction du système, le modèle BIM peut être utilisé pour visualiser les factures de quantité d'ingénierie, les données de liste mesurées et non mesurées de chaque composant.
(4) L'intégration du modèle BIM et des données de contrôle de qualité sur site
Pendant le processus de construction, les données d'inspection de la qualité et les photos de construction sur site des processus clés peuvent être collectées sur le PC et l'APP du téléphone portable. Une fois les données d'inspection de la qualité recueillies sur le site, elles peuvent être consultées sur les composants correspondants du modèle BIM.
(5) L'intégration du modèle BIM, de l'équipement de construction du tunnel et des données de localisation du personnel
Dans le processus de construction du tunnel, afin d'améliorer la gestion de la sécurité de la construction, l'équipement mécanique et le personnel à l'intérieur du tunnel peuvent être positionnés, et le système peut automatiquement collecter les informations sur la position de l'équipement mécanique et du personnel pour les afficher sur le modèle BIM.
(6) L'intégration du modèle BIM et des vidéos de surveillance sur site
En intégrant les vidéos de surveillance installées sur le site de construction dans le système, il est possible de définir le lieu de surveillance du site de construction dans le scénario du modèle SIG+BIM pour réaliser l'intégration du BIM et des vidéos de surveillance en direct. Ainsi, lorsque l'on parcourt le modèle BIM, on peut accéder à la vidéo de surveillance en direct.
Grâce à la plateforme SIG 3D, le projet combine efficacement le modèle BIM de la voie rapide et diverses données commerciales dans le processus de gestion du projet, et associe les données commerciales traditionnelles au modèle 3D pour réaliser la gestion visuelle.
