Les pipelines sont des infrastructures importantes qui assurent le fonctionnement de la ville. Ils sont appelés la « ligne de vie » de la ville et remplissent des fonctions importantes telles que la transmission de l’information et le transport des ressources en eau et en électricité. Avec le développement rapide des villes, les types de pipelines urbains deviennent de plus en plus diversifiés, largement distribués, dispersés et hautement dissimulés. Par conséquent, les exploitants et les gestionnaires font face à de sérieux défis pour réaliser une planification et une gestion raffinées des pipelines.
À cette fin, SuperMap a développé une technologie de gestion complète des processus de pipeline 3D. Après des années d’exploration et d’accumulation technologiques, la technologie de gestion complète des pipelines SuperMap 3D peut réaliser une série de fonctions de données de pipelines allant de l’accès, de l’expression, du traitement, de l’analyse, de la libération du service aux applications multiterminaux, fournissant un soutien technique efficace pour la planification et la construction, la gestion de l’exploitation et l’élimination d’urgence des pipelines 3D dans l’urbanisme, la construction municipale, le stockage et le transport du pétrole et du gaz. protection de l’environnement et d’autres domaines.
Avantages techniques
La technologie de gestion complète des processus de pipeline 3D fournie par SuperMap présente les avantages suivants :
Sur la base de la modélisation paramétrique et des capacités de modélisation symbolique, les scènes de pipeline 3D peuvent être rapidement construites, ce qui peut réduire considérablement les coûts et les difficultés de construction. Il peut également améliorer les performances d’affichage des points de canalisation et des canalisations 3D, et améliorer considérablement la capacité de charge des données de la scène en réduisant efficacement l’utilisation de la mémoire, répondant ainsi aux besoins de gestion des réseaux de canalisations 3D complexes à grande échelle.
Il prend en charge un ensemble de données à utiliser sur les ordinateurs de bureau, le Web, les appareils mobiles, les moteurs de jeu et d’autres applications multi-extrémités.
Il peut rapidement améliorer la visualisation des scènes de canalisation 3D grâce à l’éditeur de matériaux et au mappage de matériaux.
Il fournit de riches fonctions d’analyse spatiale et d’interrogation 3D pour répondre aux besoins de planification et d’approbation, de gestion de la vérification, d’exploitation et de maintenance et d’autres besoins d’application du cycle de vie complet des pipelines.
Il fournit des API riches pour aider les développeurs à personnaliser rapidement les systèmes de gestion complets des pipelines 3D personnalisés.
Module fonctionnel
La technologie de gestion complète des processus de pipeline SuperMap 3D comprend les éléments suivants :
01 Accès aux données
La fonction d’accès aux données prend en charge l’accès aux données de pipeline d’origine vers la plate-forme SIG SuperMap. À l’heure actuelle, SuperMap iDesktopX prend en charge l’accès direct aux données de pipeline d’origine au format .shp/.csv/.mdb/.dwg et à d’autres formats, y compris la position du plan du pipeline, la profondeur d’enfouissement (ou l’élévation), la direction, la nature, les spécifications, le matériau, le temps de construction et l’unité de propriété et d’autres informations.
02 Inspection et correction des données
Pour garantir l’exactitude du réseau de topologie 3D et de la modélisation des puits de canalisations, les utilisateurs doivent vérifier s’il y a des erreurs dans les données de pipeline d’origine consultées et si les champs attributaires sont complets. S’il y a un problème avec les données, il doit être corrigé, puis vérifié à nouveau jusqu’à ce que la vérification réussisse. De plus, lorsque les données n’ont pas de champ d’altitude, il doit être rempli en fonction des informations pertinentes. Par exemple, l’altitude du point de canalisation peut être obtenue en soustrayant la profondeur d’enfouissement et le rayon de la canalisation de l’altitude du point au sol.
03 Conversion des données
Les données de point de canalisation 3D et les données de canalisation 3D sont les données de base pour la construction d’ensembles de données de réseau 3D. Les données de pipeline d’origine obtenues grâce à la technologie de détection de pipeline sont généralement des données 2D (bidimensionnelles), de sorte que les données de point de tuyau et de pipeline 2D d’origine doivent être converties en données de point et de ligne 3D via la fonction de conversion de données.

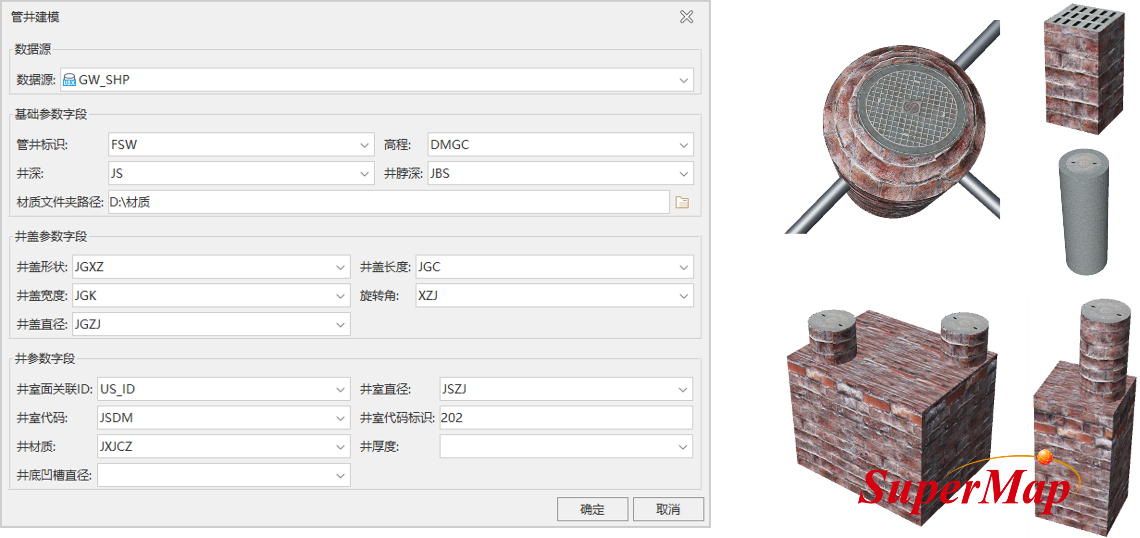

04 Modélisation de puits tubulaires
Afin de construire des modèles précis de puits tubulaires rapidement et par lots, SuperMap iDesktopX fournit une fonction de modélisation de puits tubulaires qui prend en charge la construction de modèles de puits tubulaires basés sur des données de pipeline 2D originales grâce à la technologie de modélisation paramétrique, exprimant ainsi avec précision divers types de puits tubulaires complexes.
Modélisation de puits tubulaires
05 Réseau de topologie 3D
L’ensemble de données de réseau 3D constitue la base de données pour l’analyse de réseau 3D et la construction rapide de scènes de pipeline 3D. SuperMap iDesktopX prend en charge la construction d’ensembles de données de réseau 3D avec des relations topologiques spatiales basées sur des données de points de canalisation 3D, des données de pipeline 3D ou des ensembles de données réseau.
Il convient de noter que, puisque les ressources transportées par les pipelines 3D réels ont une certaine direction d’écoulement, seuls les ensembles de données de réseau 3D avec des relations topologiques spatiales peuvent mieux exprimer les pipelines 3D, simuler l’effet d’écoulement en temps réel du pétrole et d’autres ressources dans les pipelines et effectuer diverses analyses de réseau 3D.
06 Construction de pointes de canalisation et de symboles de canalisation
Il existe un grand nombre de points caractéristiques, de regards et d’installations auxiliaires différents dans la scène de pipeline 3D. Afin de résoudre le dilemme de la modélisation manuelle, qui prend beaucoup de temps, de main-d’œuvre et est difficile à entretenir, SuperMap iDesktopX prend en charge la construction de symboles de points de canalisation adaptatifs 3D, de symboles ponctuels 3D et de symboles linéaires 3D, et peut les enregistrer dans la bibliothèque de symboles pour une utilisation répétée. Les symboles ponctuels 3D sont utilisés pour exprimer les puits, les vannes, les compteurs d’eau et autres installations auxiliaires ; les symboles linéaires 3D sont utilisés pour exprimer des pipelines 3D ; Les symboles de points de canalisation adaptatifs 3D sont utilisés pour exprimer des points tournants, des points de branchement, des intersections, des points de changement, des coudes, des points caractéristiques multiples tels que des points traversants. De plus, en s’appuyant sur la relation topologique entre les points de canalisation et les canalisations dans le jeu de données de réseau 3D, les symboles de points de canalisation adaptatifs 3D peuvent résoudre efficacement le problème d’appariement des points de canalisation tels que les coudes et les tés avec les canalisations de la scène.
07 Construction d’une scène de pipeline 3D
Une fois le traitement des données ci-dessus terminé, SuperMap iDesktopX prend en charge la construction rapide de scènes de pipeline 3D à l’aide de cartes thématiques personnalisées. Dans ce processus, la technologie de modélisation symbolique a joué un rôle crucial.
La technologie de modélisation symbolique construit automatiquement un modèle de point de canalisation 3D et un modèle de canalisation 3D en temps réel en fonction de la direction du pipeline, de la section du pipeline et d’autres paramètres de l’ensemble de données du réseau 3D, et le modèle de point de tuyau 3D construit et le modèle de pipeline 3D peuvent être connectés de manière transparente.

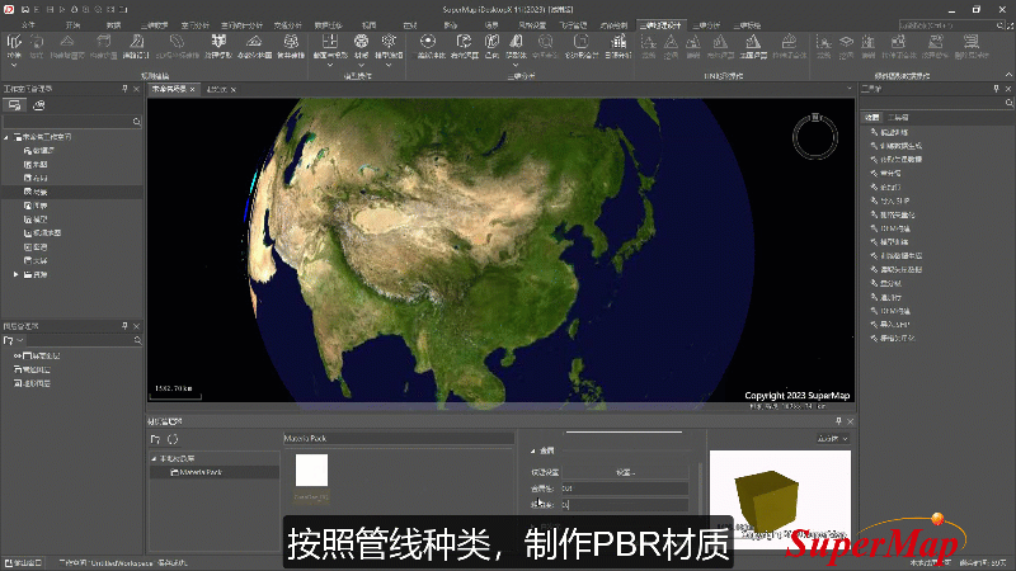

De plus, afin d’améliorer l’effet de visualisation de la scène de pipeline 3D, SuperMap iDesktopX prend en charge l’utilisation de l’éditeur de matériaux pour créer des matériaux PBR adaptés à l’activité multi-pipelines et les affecter au modèle de pipeline.
Construction d’une scène de pipeline 3D
08 Version de service
Afin de mettre en œuvre des applications multi-terminaux de scènes de canalisation 3D et de fonctions d’analyse de réseau 3D, SuperMap iServer prend en charge la publication d’ensembles de données réseau 3D en tant que services d’analyse de réseau 3D et la publication de tuiles 3D (S3M) générées à partir de scènes de pipeline 3D en tant que services 3D.
09 Applications multi-terminaux
Afin de réaliser le partage et l’interopérabilité des données de pipeline 3D, SuperMap iDesktopX prend en charge la génération de scènes de pipeline 3D en tuiles 3D (S3M).
À l’heure actuelle, plusieurs plates-formes et logiciels, tels que les ordinateurs de bureau, les appareils mobiles, le Web et les moteurs de jeu, prennent tous en charge le chargement, la visualisation et l’application de scénarios de pipeline 3D stockés à l’aide de vignettes S3M. Ils prennent également en charge l’utilisation des fonctionnalités d’analyse de réseau 3D et des scénarios de pipeline 3D en chargeant des services d’analyse de réseau 3D et des services 3D.
SuperMap iClient3D pour WebGL chargement des données S3M de la station d’huile avec le matériau PBR
Plus de fonctionnalités
Afin de répondre aux besoins réels de gestion des pipelines et d’aider à construire rapidement un système de gestion complet des pipelines en 3D, SuperMap GIS dispose également des fonctions suivantes :
Il prend en charge la fusion et l’appariement de données multisources telles que les pipelines, le terrain, les modèles urbains fins et les modèles 3D de photographie oblique.

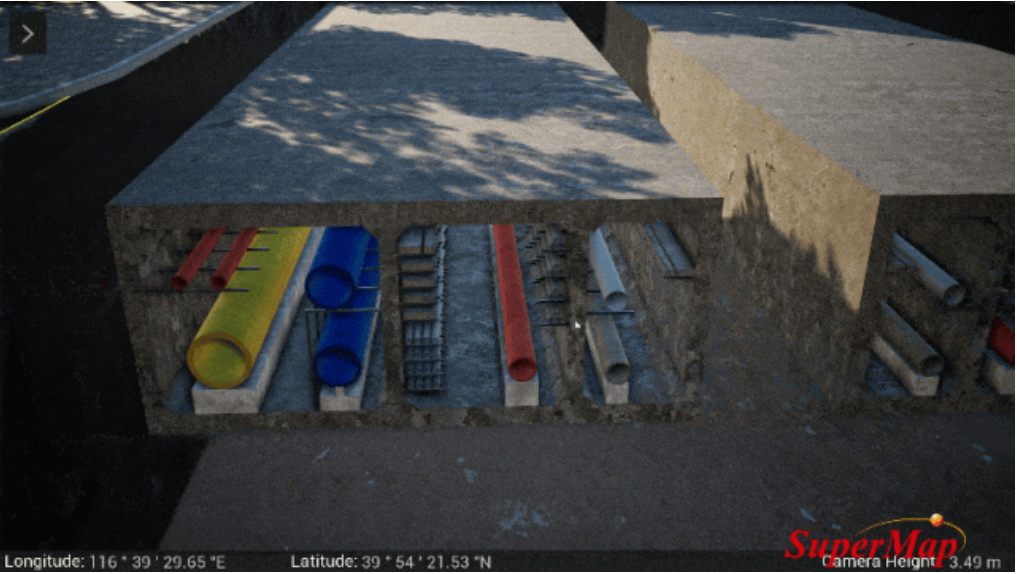

Il prend en charge plusieurs méthodes de navigation dans les données de pipeline telles que la navigation au-dessus du sol, souterraine, l’obturateur roulant, la comparaison d’écran partagé, etc.
Navigation dans les données de pipeline
Il fournit des fonctions de base telles que l’analyse de profil, l’analyse de zone tampon 3D et la mesure 3D, et peut être combiné pour réaliser une analyse de profil horizontal/longitudinal de pipeline, une analyse de distance libre, une analyse de profondeur d’enfouissement, une analyse de morts-terrains, une analyse d’accident, une requête d’informations et des statistiques.
Suivi 3D des pipelines en amont et en aval (à gauche) et analyse de l’éclatement des conduites (à droite)

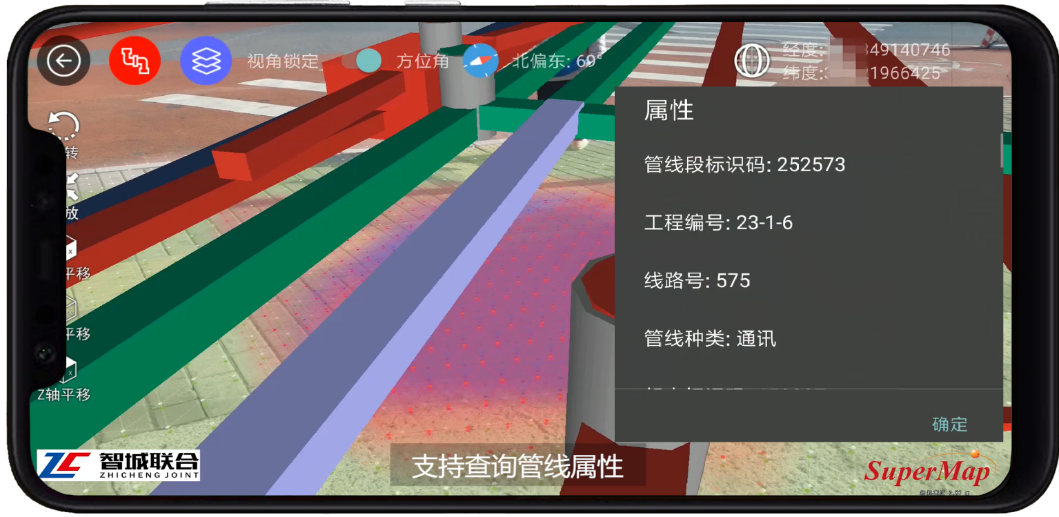

Fonction d’inspection mobile basée sur AR + GIS, qui peut faire correspondre avec précision les pipelines souterrains avec la scène réelle, ce qui permet de visualiser rapidement les informations sur les attributs des pipelines en temps réel et d’aider à compléter des services tels que les alarmes de défaut.
Inspection mobile

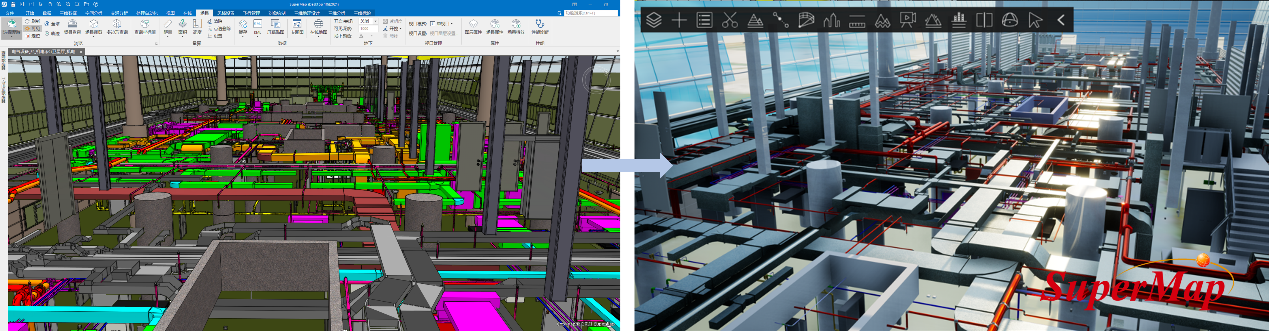

Il prend en charge l’accès, le traitement et la mise en service des données BIM électromécaniques des pipelines vers des applications multi-extrémités, et peut rapidement mapper les matériaux du moteur de jeu en fonction des données S3M pour obtenir une visualisation hautefidélité des données des pipelines.
Cartographie rapide des matériaux du moteur de jeu en fonction des données S3M et embellissement des données électromécaniques des pipelines
À l’avenir, SuperMap GIS continuera d’améliorer la technologie de gestion complète des processus des pipelines 3D, d’enrichir les fonctions de modélisation paramétrique telles que la modélisation des puits tubulaires et d’optimiser les capacités d’application multi-terminaux des scénarios de pipelines 3D afin de répondre davantage aux besoins d’application de l’industrie des réseaux de canalisations intelligents et d’être mieux compatible avec les liaisons en amont et en aval.
