La zone irriguée de Pishihang est située dans la province de l’Anhui, en Chine, et s’étend sur les bassins du fleuve Yangtze et du fleuve Huaihe. C’est l’une des trois très grandes zones irriguées de Chine. Afin d’améliorer encore le niveau de répartition scientifique et de gestion de la zone, SuperMap a aidé le bureau de l’administration de Pishihang et a créé un système cartographique utilisant l’intégration SIG + BIM basé sur le SIG SuperMap. Le système réalise l’intégration et le partage des données, fournit un soutien clé pour les quatre fonctions principales de prévision, d’alerte précoce, de prévisualisation et de planification dans la zone irriguée, et sert au centre de répartition complet qui fonctionne comme le centre d’affichage scientifique, le centre d’affichage de la table de sable numérique et le centre de gestion des opérations. Ce projet a remporté le prix d’or 2023 de l’industrie de l’information géographique en Chine.
La carte unique « One Map » de la zone irriguée est la pierre angulaire de la construction numérique dans cette zone. Il rassemble et affiche visuellement les données de fondation. Afin de résoudre les problèmes de données désordonnées, d’entreprises dispersées et de manque de concentration dans les entreprises, l’équipe de construction du projet a trié les informations sur les principaux systèmes d’eau, les projets clés et les droits et responsabilités institutionnels, et a construit le système « One Map » de la zone irriguée, avec les principales sources d’eau, les projets clés, les systèmes de canaux d’irrigation, et les droits et responsabilités institutionnels en tant que catégories de ressources. Dans le système, il existe des catégories complètes d’éléments d’ingénierie, un contenu de données riche, un affichage et des interactions pratiques et diversifiés, ainsi qu’une visualisation intuitive des résultats des données. En prenant les entreprises de la zone irriguée comme ligne principale, il recueille des informations sur l’administration de l’eau telles que la gestion des éléments d’ingénierie, la gestion de la distribution des ressources en eau et la répartition des ressources en eau, répondant ainsi aux besoins de gestion quotidienne, d’allocation des ressources en eau et de consultation sur la lutte contre les inondations des canaux.
• Ouverture et partage des ressources de données
Le système passe au peigne fin les données existantes du Département provincial des ressources en eau, du Bureau de l’administration générale et d’autres unités pertinentes. Dans le cadre des normes unifiées en matière de données et de services, le système intègre les ressources de données et forme une base de données ouverte et partagée. Différentes unités jouent leur propre rôle dans la mise à jour et la maintenance des ressources de données dans le cadre du mécanisme approprié, ce qui contribue à former un système de services de données construit et partagé par toutes les unités. Ce mécanisme d’exploitation et de mise à jour des données est propice à l’accumulation effective de longues séquences de ressources de données.

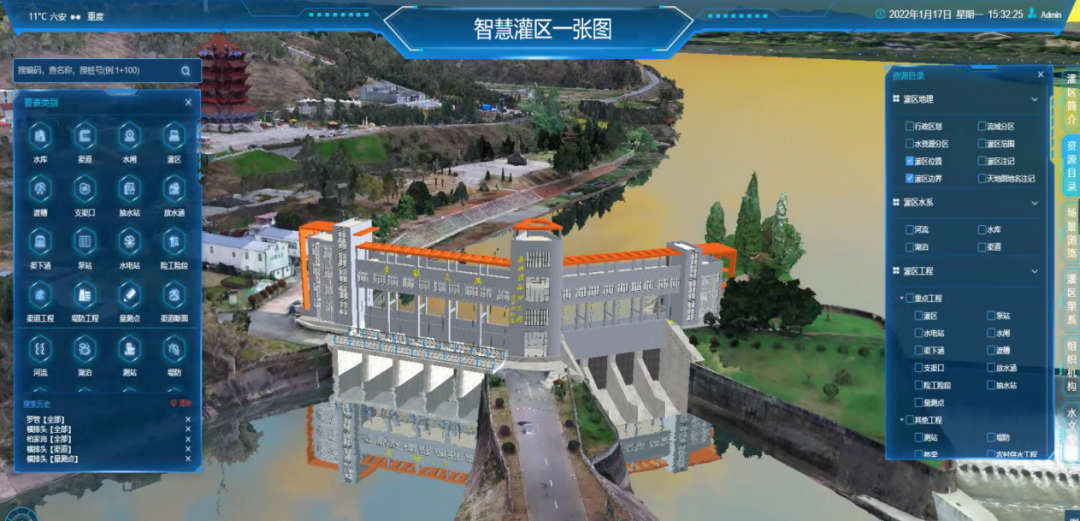

▲Le système intelligent de cartographie des zones irriguées
• Intégration des données globales
La carte traite et intègre des données telles que la géographie de base, les modèles de scène et les éléments d’ingénierie de la zone irriguée pour réaliser l’intégration 2D et 3D du stockage et de l’application des données. Dans le même temps, le moteur SIG et le moteur de jeu sont intégrés dans le système. Sur la base du même ensemble de données et de services, le moteur SIG et le moteur de jeu peuvent être déployés. Le moteur SIG peut être utilisé pour prendre en charge la visualisation de grandes, moyennes et petites scènes et les résultats de la déduction du modèle de contrôle des inondations et de répartition des ressources en eau. De plus, le moteur de jeu peut être utilisé pour visualiser des scènes très réalistes dans les zones clés du projet et dans la planification du projet. De cette façon, la simulation de la macro à la micro peut être réalisée, prenant en charge les quatre principales fonctions commerciales que sont la prévision, l’alerte précoce, la prévisualisation et la planification.
• SIG + BIM + IoT
Dans la scène 3D, la carte gère et intègre les modèles BIM avec la photographie oblique. Il prend en charge une gestion raffinée de la construction hydraulique au niveau des composants et intègre des informations de surveillance en temps réel provenant de sites tels que les conditions de l’eau, les conditions agricoles, les conditions industrielles et les vidéos, qui constituent le système de détection dynamique complet dans la zone irriguée.
• Prise de décision scientifique basée sur des modèles
Le système cartographique construit un système de modèle de prise de décision intelligent pour la zone irriguée avec la prévision de l’offre et de la demande d’eau, l’allocation des ressources en eau et la répartition des ressources en eau comme noyau. Il réalise des prévisions dynamiques de l’apport d’eau, du stockage de l’eau et de la demande en eau dans la zone irriguée, et utilise des calculs scientifiques pour fournir des conseils sur les plans quotidiens d’allocation des ressources en eau, simuler et optimiser le processus de répartition des ressources en eau, réalisant l’amélioration de la gestion des ressources en eau dans les zones irriguées, de la prise de décision empirique à la prise de décision intelligente.
• Intégration d’éléments globaux dans le système
À l’aide de la technologie d’intégration 2D et 3D, la carte intègre de manière exhaustive les informations de données, se concentre sur les scénarios commerciaux et exploite la valeur des ressources de données. L’équipe de construction du projet a achevé la construction de plus de 400 tables de base de données pour 42 types d’éléments de périmètres irrigués. Plus de 46 000 entrées de données de fondation et de données relationnelles ont été saisies, et plus de 100 services de données ont été développés. Dans le même temps, l’équipe a réalisé l’accès à près de 60 000 kilomètres carrés d’image. Ils ont collecté, traité et intégré des données de base de jumeaux numériques, y compris une élévation de terrain précise de moyenne et haute altitude de plus de 70 000 kilomètres carrés de surface, une photographie oblique de 160 kilomètres carrés de surface, un terrain sous-marin de 220 kilomètres de canal principal, 50 modèles fins, etc. Le volume global de données est de 1500 Go et près de 800 types de services géospatiaux sont fournis.
▲Suivi en temps réel du volume d’eau dans la zone irriguée
• Mise à jour dynamique des données via le lien
L’équipe de construction du projet a construit un système d’exploitation et de maintenance des données de fondation dans la zone irriguée. Lorsque les données sont mises à jour, elles peuvent être mises à jour de manière synchrone et liées au service de données. Les données de base peuvent être étiquetées et les thèmes métier gérés en fonction de scénarios d’application typiques, ce qui facilite le développement d’interfaces de service de données qui sont très nécessaires et renforce la gestion de la qualité des données et les applications intégrées.
• Le graphe de connaissances permet une recherche efficace
En triant la topologie spatiale et les relations de gestion commerciale entre le système de canaux, les écluses et les ponceaux et d’autres structures hydrauliques clés dans la zone irriguée, et en complétant les informations sur le site telles que les régimes d’eau et les conditions de travail connexes, le système utilise des technologies de graphes de connaissances pour stocker et gérer les informations, ce qui facilite non seulement la gestion de projet multidimensionnel dans la zone irriguée, mais fournit également un soutien à l’application des projets de canaux dans la lutte contre les inondations et l’allocation et la répartition des ressources en eau.
La zone d’irrigation numérique de Pishihang a obtenu des résultats initiaux après son achèvement, fournissant un soutien technique solide au projet de Pishihang dans la lutte contre la sécheresse, la protection des ressources en eau et leur allocation optimale, l’approvisionnement en eau urbain et rural, l’irrigation des terres agricoles, la reconstitution écologique de l’eau, etc. Il a effectivement amélioré le facteur d’utilisation de l’eau du système de canaux et le taux d’utilisation de l’eau d’irrigation, augmentant ainsi les avantages apportés par le projet de zone irriguée.
