La plateforme de base City Information Model (CIM) (ci-après dénommée la « plateforme CIM »), en tant que support important pour la construction de villes jumelles numériques, est une plateforme d’exploitation de base qui gère et exprime des modèles numériques 3D tels que l’espace, les bâtiments et les infrastructures urbaines 3D, et soutient la planification urbaine et la construction, la gestion et l’exploitation. Il s’agit d’une infrastructure d’information fondamentale des villes intelligentes.
Le BIM, qui peut être compris comme Building Information Modeling ou Building Information Management, est un modèle de bâtiment 3D établi sur la base de diverses données d’information pertinentes des projets de construction, largement utilisé dans le processus de conception architecturale et de construction. Par rapport aux données du modèle 3ds Max, les données du modèle BIM sont plus détaillées et plus précises, et disposent d’informations sémantiques et attributaires complètes, ce qui peut répondre aux besoins d’une gestion raffinée dans les applications CIM+. De plus, la topologie des données du modèle BIM est plus complet et plus adapté à l’interrogation spatiale et à l’analyse spatiale. Il s’agit donc d’une source de données importante pour la plateforme CIM.
La plateforme SuperMap CIM adopte la technologie BIM+SIG, réalisant des percées dans des technologies clés telles que l’accès sans perte aux données BIM principales, la connexion transparente entre les données BIM et les modèles tridimensionnels (3D) et le rendu en temps réel de plus d’un million de modèles BIM. Il réalise une boucle fermée complète depuis l’accès aux données BIM, le traitement, le rendu jusqu’à l’analyse et la sortie des résultats. Il est orienté vers des scénarios et des espaces à différents niveaux tels que les villes, les parcs, les communautés, les bâtiments, etc., et prend en charge les applications de gouvernance spatiale avec une couverture complète de l’espace, une gestion et un contrôle du cycle complet et une collaboration commerciale complète, améliorant efficacement les capacités de gouvernance spatiale urbaine.
Accès aux données BIM
Il existe de nombreux logiciels BIM dans le monde, avec différents formats de fichiers. Afin de garantir un accès sans perte aux données BIM, les produits SIG SuperMap fournissent des plug-ins d’exportation de données pour les logiciels de conception BIM tels que Bentley, AUTODESK CIVIL 3D, Tekla, etc., et les importent dans les produits SuperMap ; dans le même temps, SuperMap GIS prend en charge l’ancrage du format d’échange IFC. En approfondissant la coopération stratégique avec les entreprises liées au BIM, il soutient l’ouverture directe de Revit, CATIA, CityGML et d’autres données en tant que sources de données, réalisant ainsi une connexion transparente entre les données BIM et SIG.
BIM pris en charge par SuperMap GIS
Traitement et gestion des données BIM
Édition du modèle
Le produit SIG SuperMap peut non seulement modifier les informations géométriques et les informations d’attributs des objets BIM, mais également modifier un sous-objet de l’objet BIM, tel que : remplacement de texture de sous-objets, ajustement de tonalité de textures, etc. Il prend également en charge l’exportation vers OSGB, S3M, GLTIF, STL, OFF, DAE et d’autres formats de données.
En outre, pour aider les utilisateurs à modifier plus facilement l’emplacement du modèle BIM, les produits SIG SuperMap fournissent une fonction d’édition par lots pour les ensembles de données du modèle, qui peut effectuer des opérations telles que la translation et la rotation de l’ensemble de la couche du jeu de données.
Modification du modèle
Gestion du groupe
Les produits SIG SuperMap prennent en charge le regroupement personnalisé des couches BIM, et vous pouvez rapidement afficher un ou plusieurs types de données de modèle via des commutateurs de couches.
Recadrage du modèle
Les produits SIG SuperMap prennent en charge le recadrage des modèles, y compris le recadrage plan, le recadrage croisé, le recadrage BOX et le recadrage d’objets spécifiés, ce qui permet à la plateforme CIM de mettre en œuvre le recadrage des modèles d’informations urbaines.
1. Recadrage du plan : Le recadrage du plan réalise le recadrage du modèle en dessinant un plan et en n’affichant la scène que d’un seul côté du plan.
2. Recadrage croisé : Recadrage quadrilatère. En dessinant un quadrilatère et en recadrant les données dans la plage du quadrilatère, vous pouvez afficher les conditions internes du modèle. Il prend en charge l’horizontal, la verticale et la rotation.

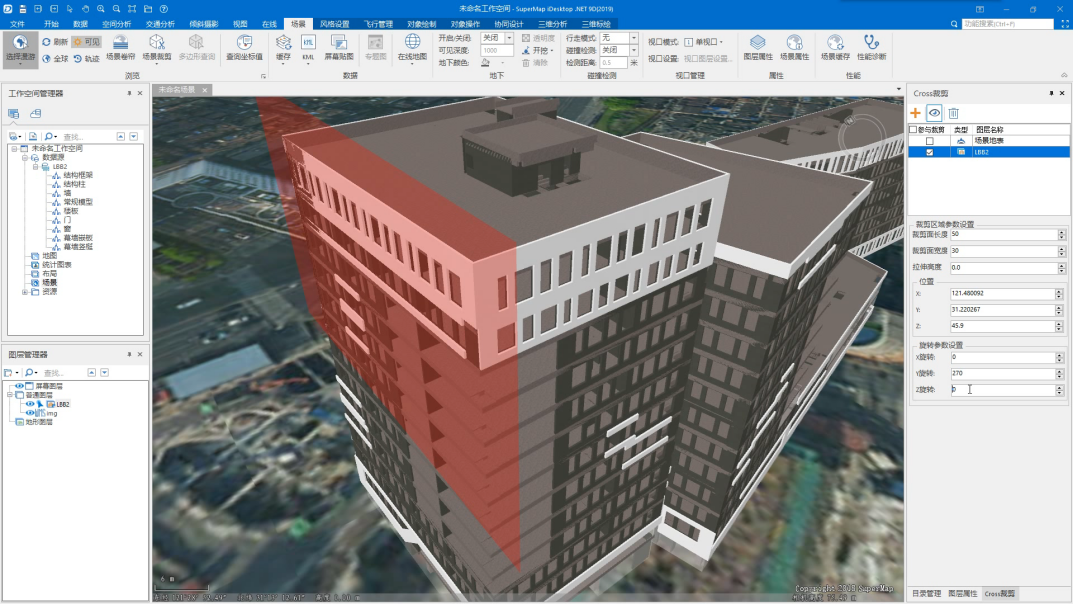

Recadrage croisé

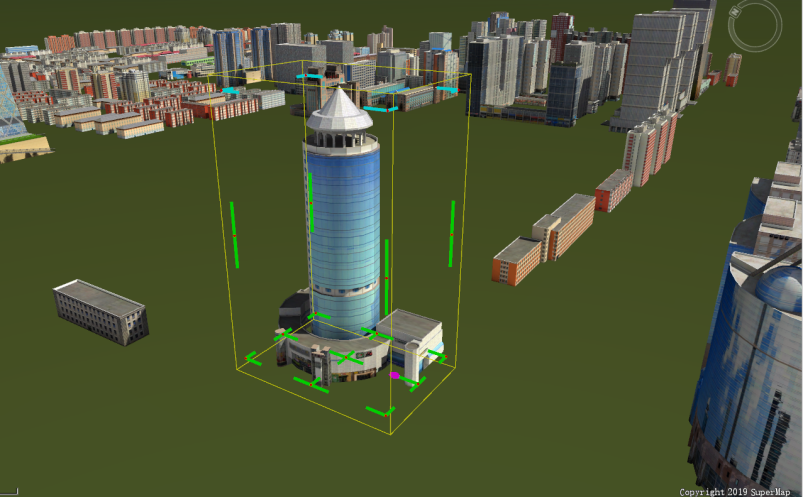

3. Recadrage BOX : Il s’agit du recadrage du modèle d’objet spécifié dans la zone Box définie (un parallélépipède d’une certaine longueur, largeur et hauteur) pour afficher la scène à l’intérieur ou à l’extérieur de la zone Box. De plus, le recadrage de la boîte détermine uniquement si le modèle et les autres données de la scène sont affichés à l’intérieur ou à l’extérieur de la zone de la boîte, et n’effectue pas d’opérations de recadrage réelles sur l’objet.

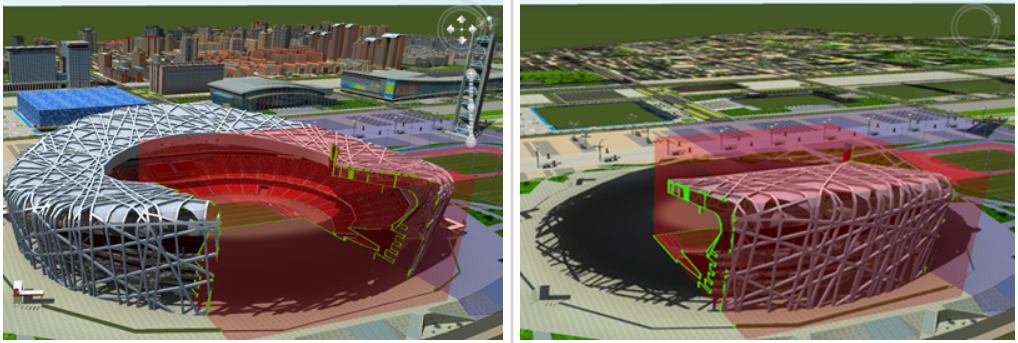

À l’aide du recadrage en boîte, vous pouvez visualiser directement l’intérieur du modèle sans y entrer. Par exemple, si vous définissez une zone de recadrage Box locale pour le modèle Stade national (Nid d’oiseau), l’effet sera le même que celui illustré dans la figure ci-dessous.
Découpe de BOX
4. Recadrage des objets spécifiés : Le produit SuperMap GIS prend en charge le recadrage des objets spécifiés et effectue le recadrage et le filtrage en fonction de l’ID du modèle, réalisant ainsi le recadrage des objets spécifiés dans le cache du modèle de précision.
Segmentation du modèle
Le produit SIG SuperMap prend en charge la fonction de segmentation du modèle et la définition du nombre de segments. Les objets sélectionnés ou tous les objets du modèle peuvent être segmentés en plusieurs objets.
Simulation dynamique
La simulation dynamique consiste à fournir des fonctions de simulation dynamique en définissant l’affichage et le masquage des modèles BIM. Dans la pratique, il est possible de simuler le processus de construction d’un bâtiment, de visualiser les conditions de production de la construction, etc.
Correction du collecteur
Il s’agit de corriger les objets du modèle comportant des erreurs topologiques, et les objets du modèle corrigés sont conformes à la structure de données Halfedge. Lorsqu’un modèle n’est pas fermé, des problèmes tels que l’incapacité de sectionner ou l’incapacité d’effectuer des opérations booléennes peuvent survenir, de sorte que le modèle doit être normalisé par une correction de variété.

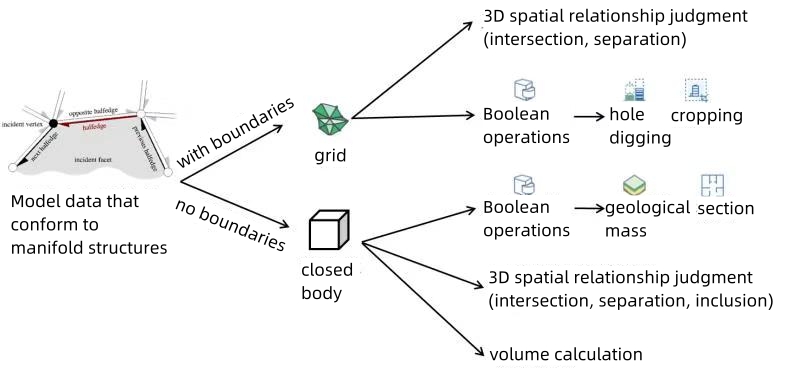

Modèle de données conforme à la structure variée
Optimisation de la performance des données BIM
Technologie d’instanciation
La technologie d’instanciation est adaptée aux situations où il existe de nombreux modèles répétés. Il ne peut dessiner le même modèle géométrique qu’une seule fois, ce qui réduit la pression sur les périphériques matériels tels que les cartes graphiques.

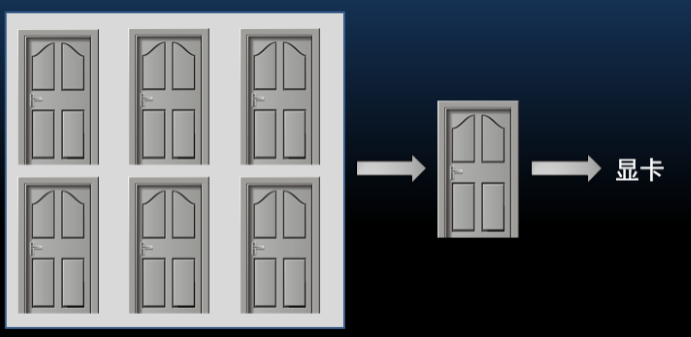

Diagramme d’instanciation
Comme le montre l’image ci-dessus, il y a un grand nombre d’objets « porte » identiques dans une maison. Grâce à la technologie de rendu instancié, vous ne pouvez enregistrer et dessiner qu’un seul objet, ce qui réduit la pression sur la carte graphique, la mémoire, etc., et améliore les performances de la scène tridimensionnelle.
Dans les projets réels, comme le montre la figure ci-dessous, grâce à la technologie d’instanciation, le cache BIM de 18 Go de 74 000 objets a été réduit à 22 Mo, ce qui a permis de conserver les informations d’instanciation et d’améliorer les performances de chargement.
LoD
La technologie LOD est l’abréviation de Levels of Detail, ce qui signifie plusieurs niveaux de détail. La technologie LoD fait référence à la détermination de l’allocation des ressources du rendu d’objet en fonction de l’emplacement et de l’importance des nœuds du modèle d’objet dans l’environnement d’affichage, réduisant ainsi le nombre de faces et de détails d’objets non importants, obtenant ainsi des opérations de rendu très efficaces.
Lorsque la scène 3D est agrandie et visualisée, le modèle affiche tous les détails. Lors de la navigation dans l’ensemble de la scène, le modèle n’a besoin que d’être affiché de manière plus grossière. Cela permet d’optimiser au maximum l’utilisation des ressources et d’améliorer les performances de l’ensemble de la scène 3D.
Structure légère
Il s’agit d’une sorte de structure où certains squelettes du modèle sont supprimés ou simplifiés. Le niveau de sophistication des données BIM dans différents domaines est également différent. Pour les applications SIG, en fonction des besoins réels du projet, l’importation de données BIM dans la plateforme SIG 3D nécessite des opérations plus ou moins légères.
Les produits SuperMap offrent une variété d’opérations BIM légères et de triangulation, y compris : l’extraction de coques (séparation de la coque et de l’intérieur), la simplification de la triangulation, la simplificationdes sous-objets (suppression), la suppression des sommets dupliqués, le calcul (suppression) de la normale et du fractionnement des modèles, la fusion de modèles et de nombreuses autres fonctions pratiques.
